Что на самом деле сжигает бюджет на вибропогружателе с боковым захватом

Опубликовано: 16.07.2026

На объекте в Подмосковье бригада забивала шпунт обычным подвесным вибропогружателем. Работало нормально, пока не пришлось перейти на тяжёлый профиль и узкий котлован. Обычный центральный захват упирался в границы рабочего пространства — пришлось ставить машину с боковым. Через три смены пошли вибрации, которые раньше не наблюдались, а ещё через неделю — вылетели эластомеры. Замена обошлась в сумму, которой хватило бы на два комплекта резинометаллических блоков для стандартной схемы.

Боковой захват — это не просто другое расположение гидрозажима. Это принципиально другая кинематика нагрузок, и если к ней не подготовиться, расходники начнут выгорать с пугающей скоростью.

Почему боковая схема съедает эластомеры быстрее

В классическом центральном захвате вибрация передаётся симметрично. Резинометаллические элементы работают примерно в одинаковых условиях, износ равномерный. При боковом расположении зажимного механизма центр тяжести смещается. Появляется момент кручения, который эластомеры гасят, но делают это неравномерно — блоки со стороны захвата нагружены сильнее.

Кроме того, боковой захват часто означает работу в стеснённых условиях: вдоль существующих стен, в траншеях, между коммуникациями. Оператор вынужден держать машину на неоптимальных углах, а это дополнительные перекосы.

Типичные ошибки, которые ускоряют смерть эластомеров:

• Покупка блоков по каталогу «по размеру» без проверки жёсткости — для боковой схемы нужны элементы с повышенным демпфированием
• Установка комплектов из разных партий — разница в динамической жёсткости даже в пределах допуска даёт перекос
• Игнорирование предварительной обжимки перед работой — эластомер должен «сесть»

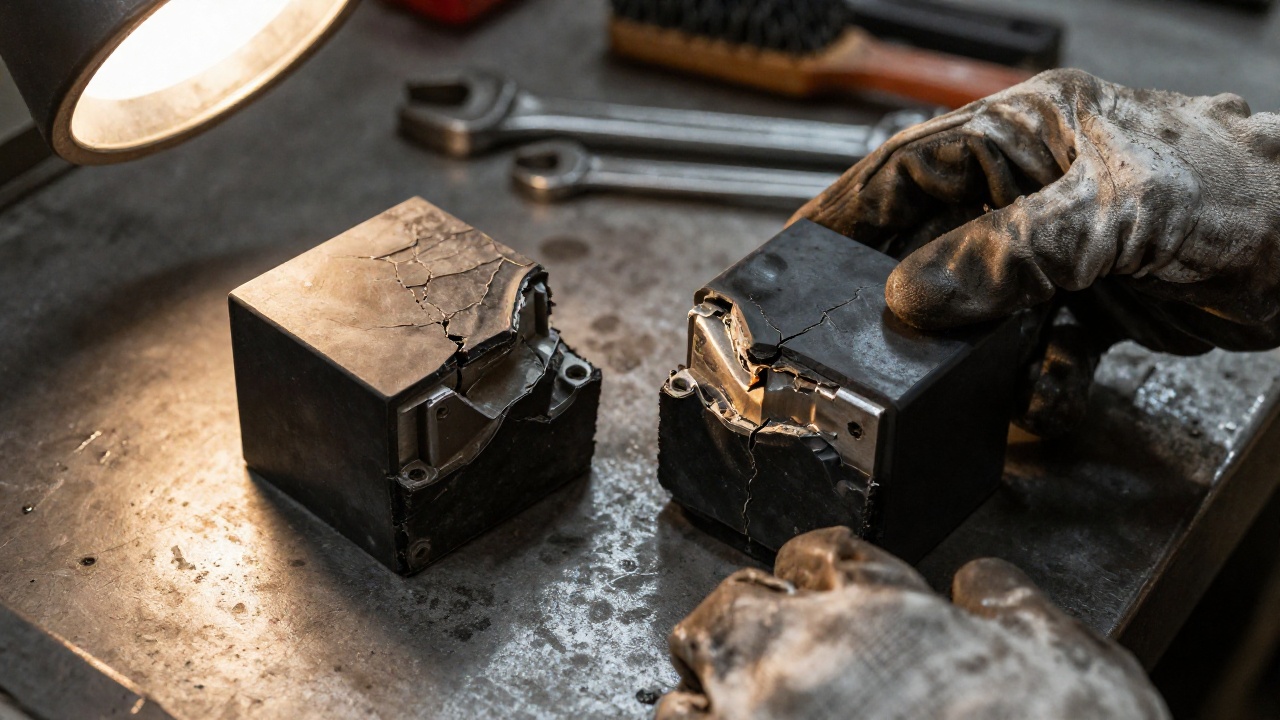

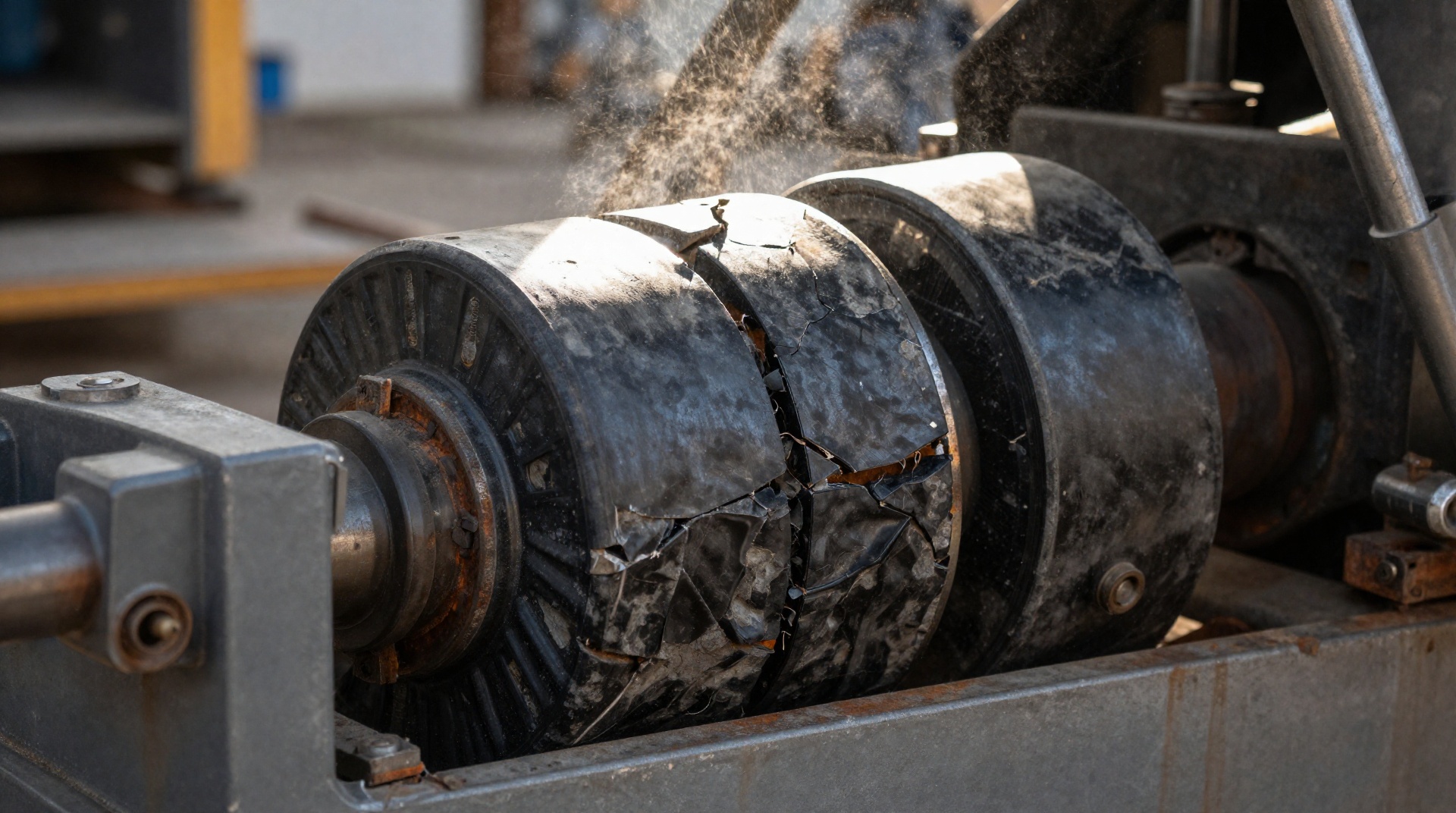

Эластомеры: на что смотреть при выборе

У вибропогружателя с боковым захватом быстрее всего страдают узлы, которые работают с ударной нагрузкой и вибрацией; подходящие направления по оборудованию можно сверить в разделе вибропогружателей.

Первый — коэффициент потерь при циклическом нагружении. По сути, это мера того, насколько хорошо материал превращает механическую энергию в тепло, а не в обратный удар. У дешёвых эластомеров этот коэффициент нестабилен при изменении температуры, и когда блок нагревается до 60–70 градусов (а в боковой схеме это происходит быстрее), его свойства меняются непредсказуемо.

Второй — усталостная прочность при сдвиге. Именно сдвиг, а не сжатие, является основным разрушающим фактором в боковой схеме. Проверить это на глаз невозможно, но можно запросить у поставщика результаты испытаний по ГОСТ на многоцикловую усталость. Нормальный производитель эти данные имеет. Тот, кто продаёт «универсальные блоки для всей техники» — обычно нет.

Типы эластомерных узлов и их особенности

Тип узла Где применяется Особенность для бокового захвата Плоские РМБ Основное крепление вибратора к подвеске Нужно проверять равномерность посадки по площадке — при перекосе точечный контакт убьёт блок за смену Цилиндрические втулки Шарниры захвата, поворотные узлы При боковой схеме на них идёт повышенный изгиб — следить за появлением трещин по образующей Конические пакеты Некоторые схемы амортизации Редкий вариант, но если стоит — регулировка преднатяг критична

Расходники, о которых забывают до поломки

Когда говорят о расходных материалах для вибропогружателя, обычно имеют в виду эластомеры и фильтры. Но есть категория деталей, которые формально не являются расходными, но при боковой схеме превращаются в таковые.

Болтовые соединения фланцев. Вибрация с перекосом — это постоянно меняющиеся сдвиговые нагрузки на крепёж. Обычные высокопрочные болты класса 10.9 при такой работе «расслабляются» быстрее, чем при симметричной схеме. Контргайки помогают, но не спасают полностью. Практика показывает, что на машинах с боковым захватом проверку затяжки фланцевых соединений нужно делать не раз в неделю, а минимум через каждые 20–25 моточасов.

Уплотнения гидравлики захвата. Боковой механизм часто имеет более сложную кинематику — дополнительные рычаги, тяги. Каждый шарнир — это потенциальное место утечки. Пыль от шпунта и грунта работает как абразив, и если защитные чехлы порваны (а они рвутся быстро из-за близости к стенке котлована), срок жизни уплотнений сокращается в три-четыре раза.

Фильтры гидросистемы. Здесь парадокс: при боковой схеме расход жидкости через захват часто выше из-за большего хода цилиндров, но фильтры меняют по регламенту, привязанному к моточасам, а не к объёму прокачанной жидкости. Итог — преждевременный износ насоса.

Сервисные узлы: что проверять между сменами

Регламент обслуживания вибропогружателя с боковым захватом должен отличаться от стандартного. Вот минимум, который стоит включить в ежедневный осмотр:

1. Температура эластомерных блоков. Не рукой, а пирометром. Разница температур между блоками более 15 градусов — признак перекоса или неравномерной нагрузки. Нужно искать причину, а не ждать замены.
2. Состояние рабочих кромок захвата. Боковая схема чаще работает с профилями, которые уже были в употреблении — деформированные замки создают точечные нагрузки на губки захвата.
3. Наличие трещин в сварных швах несущей рамы. Именно рама, а не виброблок — боковой захват меняет распределение напряжений, и слабые места проявляются не там, где ожидается.
4. Уровень и состояние масла в демпферах (если предусмотрена гидродемпферная схема). Эмульсия — признак разрушения уплотнений.

Частые ошибки при подборе запчастей

Самая дорогая ошибка — экономия на эластомерах при покупке машины с боковым захватом. Разница в цене между стандартным блоком и усиленным для боковой схемы обычно составляет 20–30 процентов, а разница в ресурсе — двукратная.

Вторая ошибка — использование универсальных ремкомплектов гидравлики. Гидрозажим бокового захвата часто имеет нестандартные диаметры штоков или особенности формы уплотнительных канавок. Универсальное кольцо сядет, но работать будет хуже.

Третья — игнорирование комплектности. Если при замене эластомерного пакета не заменить крепёж и не проверить состояние посадочных площадок, новые блоки получат те же условия, которые убили предыдущие. И тогда проблема кажется в качестве резины, хотя причина в деформированной опорной поверхности.

Вибропогружатель с боковым захватом — не хуже и не лучше центрального. Это инструмент для других задач. Но именно из-за смещённой схемы нагрузок он менее прощает ошибки в подборе расходников и небрежность в обслуживании. Эластомеры, крепёж, уплотнения — вот три позиции, на которых экономия возвращается в виде простоя в самый неудобный момент.
